在现制茶饮市场中，带吸嘴的连体盖（又称“连线盖”）因其一体化设计、无需单独插吸管、密封性好、饮用方便等优势，逐渐成为中高端奶茶杯、果茶杯的标配。然而，相比普通拱盖，连线盖结构更复杂：包含盖体、翻盖、吸嘴及连接筋，对模具设计与注塑工艺提出了更高要求。同时，作为大批量消耗品，成本控制依然是核心竞争力。
本文以90口连线盖模具为案例，系统分析16腔热流道针阀方案如何实现6.5秒超短周期、日产21.2万只，并从原料、能耗、模具投资、维护及自动化五个维度拆解成本控制逻辑，为同类产品的降本增效提供参考。
90口径连线盖通常配合大杯奶茶杯或水果桶使用，要求：
盖体+翻盖+吸嘴一体成型，翻盖可多次开合；
连接筋（铰链） 具备良好柔韧性，反复弯折不断裂；
吸嘴与盖体密封性良好，倒置不漏液；
无贴标，通常为半透明或白色PP；
价格敏感，单件出厂价约0.15-0.20元，利润空间有限。
客户目标：24小时连续生产，日产量约212,000只。按16腔模具计算，所需周期为6.5秒。经计算：3600秒/6.5秒≈554模次/小时，554×16=8864只/小时，×24=212,736只/天，与图示212,000PCS吻合。因此目标周期锁定6.5秒，比普通拱盖（7秒）更短，挑战更大。
| 项目 | 参数 |
|---|---|

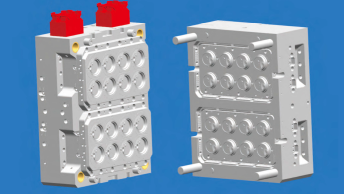

| 模具名称 | 90口连线盖模具（带吸嘴连体盖） |
| 成型腔数 | 16腔（4×4排列） |
| 模具尺寸 | 630×820×550 mm |
| 适配注塑机 | 420吨锁模力 |
| 产品材质 | PP（熔融温度310℃） |
| 成型周期 | 6.5秒 |
| 日产量 | 约212,000只 |
模具尺寸相比拱盖模具（650×850×530）略小，但结构更复杂，因为需要成型翻盖、吸嘴及铰链。16腔布局紧凑，充分利用420T机台的模板空间。
连线盖由于存在翻盖与吸嘴，壁厚分布不均匀（吸嘴处较厚，约1.8mm；盖体较薄，约0.8mm），若采用冷流道，不仅料头浪费严重，还容易出现填充不平衡和缩痕。本模具采用全热流道针阀式喷嘴，16个独立针阀分别控制进胶。
针阀方案的成本优势：
| 项目 | 冷流道 | 开放式热流道 | 针阀式热流道（本案例） |
|---|---|---|---|
| 料头重量/腔 | 3.2g（因结构复杂） | 0.6g | 0g |
| 回料损失 | 约18% | 约3.5% | 0% |
| 浇口痕迹 | 需剪除，易伤铰链 | 有拉丝，影响翻盖 | 平整，无后处理 |
| 人工成本 | 高（剪浇口+修边） | 中（清理拉丝） | 极低 |
成本核算：每只连线盖净重约12.5g（含盖体、翻盖、吸嘴）。冷流道方案每腔料头约3.2g，原料利用率仅79.6%。按PP原料8000元/吨计算：
冷流道每万只浪费原料：3.2g×10000=32kg → 256元/万只
针阀热流道：0元/万只
日产21.2万只，每天节省原料成本约543元，年节省约16.3万元（按300天计）。16腔针阀系统投资约7-9万元，6个月即可收回。
连线盖无需模内贴标，模具无需真空吸附及标签定位机构，结构相对简化。但需特别注意：翻盖与吸嘴区域不允许有浇口或顶针痕迹，因此进胶点必须选择在盖体内部或边缘隐蔽位置。本模具将针阀浇口设置在盖体内侧靠近铰链处，既保证填充平衡，又不影响外观与密封。
| 动作 | 时间（秒） | 说明 |
|---|---|---|
| 合模 | 0.5 | 高速低压合模 |
| 注射+保压 | 1.3 | 针阀顺序开启，先填盖体再填吸嘴 |
| 冷却 | 3.2 | 核心时间，比拱盖更短 |
| 开模 | 0.5 | 快速开模 |
| 顶出+机械手取件 | 1.0 | 16个产品同时顶出，防止翻盖粘连 |
| 总计 | 6.5 | - |
为什么连线盖冷却时间反而更短？ 因为连线盖虽然结构复杂，但平均壁厚（约1.0mm）略薄于拱盖（约1.2mm），且吸嘴处设计了独立冷却回路，热交换效率更高。冷却水温18-22℃、水压0.55Mpa，配合随形水路，使最厚处（吸嘴根部1.8mm）在3.2秒内冷却至脱模温度。
注塑机为420T伺服电机驱动，实测每模次耗电约0.21 kWh（略低于拱盖的0.22kWh，因周期更短、加热功率略低）。按6.5秒周期计算：
每小时约554模次（3600÷6.5）
每小时耗电：554 × 0.21 ≈ 116.3 kWh
每度电按0.8元计算：93.0元/小时
单只产品电费：93.0 ÷ （554×16） ≈ 0.0105元/只
若采用传统异步电机，单只电费约0.017元，伺服机型每年节省电费约4.5万元。
采用高流动性抗冲击共聚PP（如PP K8003或类似），熔指约15-20g/10min，兼顾填充能力与铰链柔韧性。每只连线盖净重12.5g（含盖体、翻盖、吸嘴及连接筋）。原料价格按8200元/吨（共聚PP略高于均聚）计算：
单只原料成本：0.0125kg × 8.2元/kg = 0.1025元
日原料成本：212,000 × 0.1025 ≈ 21,730元
年原料成本：约652万元（300天）
针阀系统无回料浪费，是控制原料成本的第一道防线。同时，通过闭环控制保持每腔注塑量一致（重量偏差±0.15g），避免多注料浪费。
连接筋（铰链）厚度仅0.3-0.4mm，要求既柔韧又不断裂。工艺上需控制：
注射速度：中速（约60mm/s），避免冲击导致铰链撕裂；
模温：铰链区域局部提高至45-50℃（通过独立加热棒），延长结晶时间，提高柔韧性；
保压：低保压（30MPa），防止铰链处过度挤压变薄。
通过上述控制，铰链弯折测试达到10000次以上不断裂，远高于行业标准（3000次）。
| 不良类型 | 占比 |
|---|---|
| 铰链缺料或断裂 | 1.2% |
| 吸嘴飞边 | 0.5% |
| 盖体缩痕 | 0.5% |
实际运行良品率为97.8%。良品率每提升1%，每日减少废品2120只，节约原料约26.5kg（价值217元），年节约6.5万元。为此，工艺上严格执行每1小时称重一次，并每班检查铰链弯折性能。
连线盖结构复杂，顶出后容易相互勾连（翻盖可能勾住相邻产品）。解决方案：
采用专用取件夹具，16个吸盘分别吸取盖体，避免翻盖干涉；
机械手取件后直接放入自动堆叠机，按20只一组堆叠，然后输送至包装线。
每名操作工可看管4-5台同类型注塑机（连线盖比普通盖维护更频繁）。人工成本：按8000元/月/人，每人看4台 → 每台人工成本约2000元/月
单只人工成本：2000 ÷ （21.2万×30） ≈ 0.00031元/只
几乎可忽略不计。若采用半自动或人工取件，单只人工成本将高达0.02-0.03元，完全丧失竞争力。
16腔针阀热流道+复杂铰链结构，维护要求较高：
每8万模次（约3天）清洗针阀，防止卡死；
每30万模次更换阀针密封圈及铰链镶件；
每100万模次研磨浇口衬套并检查铰链区域磨损。
折算后：模具维护成本约0.0012元/只，年维护费用约7.6万元（按6360万只年产量）。略高于普通拱盖（0.0008元），但远低于冷流道方案的人工剪浇口成本。
| 成本项 | 金额（元/只） | 占比 |
|---|---|---|
| 原料（共聚PP，8200元/吨） | 0.1025 | 86.5% |
| 电费（伺服420T） | 0.0105 | 8.9% |
| 人工（自动化） | 0.00031 | 0.3% |
| 模具维护 | 0.0012 | 1.0% |
| 厂房折旧及其它 | 0.0035 | 3.0% |
| 合计 | 0.1180 | 100% |
单只总成本约0.118元，而市场售价约0.15-0.20元，毛利率约21-41%。相比普通拱盖（0.089元成本，0.10-0.12元售价），连线盖虽然成本更高，但售价也更高，且附加值更大，利润空间反而更可观。
若采用冷流道方案（原料成本上升至0.125元）或非伺服电机（电费升至0.017元），成本将接近0.145元，利润被严重压缩。因此，针阀热流道+伺服注塑机是连线盖生产的标配。
| 问题现象 | 原因 | 解决方案 |
|---|---|---|
| 铰链断裂 | 材料韧性不足、应力集中 | 使用高抗冲PP，增加活铰链槽，降低注射速度 |
| 吸嘴与盖体配合漏气 | 飞边、缩痕、冷却不均 | 增设独立水路，延长保压，气密性检测 |
| 16腔重量不一致 | 热流道温度不均、喷嘴堵塞 | 独立调温，定期清理滤网，控制重量差≤0.2g |
90口连线盖模具的16腔热流道针阀方案，在6.5秒周期下实现日产21.2万只，单件综合成本降至0.118元，在复杂结构产品中取得了优异的成本控制效果。核心经验可归纳为：
针阀热流道是复杂结构降本的核心——消灭料头，原料利用率100%，尤其适合多腔、高价值原料的产品；
6.5秒超短周期依赖于铰链区局部高温+厚壁区强力冷却的组合策略，打破了“结构越复杂周期越长”的惯性思维；
伺服注塑机+自动化取件堆叠将电费与人工成本压至极低水平，单只电费仅0.0105元、人工0.00031元；
铰链成型是技术与成本的平衡点——每减少1%的铰链断裂率，年节省6-8万元；
良品率每提升1%，年节省6.5万元，细节管理即利润。
未来，随着24腔甚至32腔连线盖模具的成熟，周期有望进入5秒以内，单件成本将进一步下探至0.10元以下。但本案例的16腔方案在投资回报平衡点上仍然是最优解——投资适中（模具约25-30万元）、维护可控、稳定性高，适合大多数注塑企业切入中高端茶饮盖市场。
| 项目 | 参数 |
|---|---|
| 腔数 | 16 |
| 周期 | 6.5秒 |
| 日产量 | 212,000只 |
| 单件净重 | 12.5g |
| 原料成本 | 0.1025元/只 |
| 总成本 | 0.118元/只 |
| 良品率 | 97.8% |
| 模具尺寸 | 630×820×550mm |
| 适配机台 | 420T |
| 铰链弯折寿命 | ≥10000次 |
注：以上成本基于共聚PP 8200元/吨、工业电0.8元/度、2024年华东地区人工水平测算，实际请结合当地价格调整。
